AutoScan-K

Sistema 3D

AutoScan-K

Sistema 3D

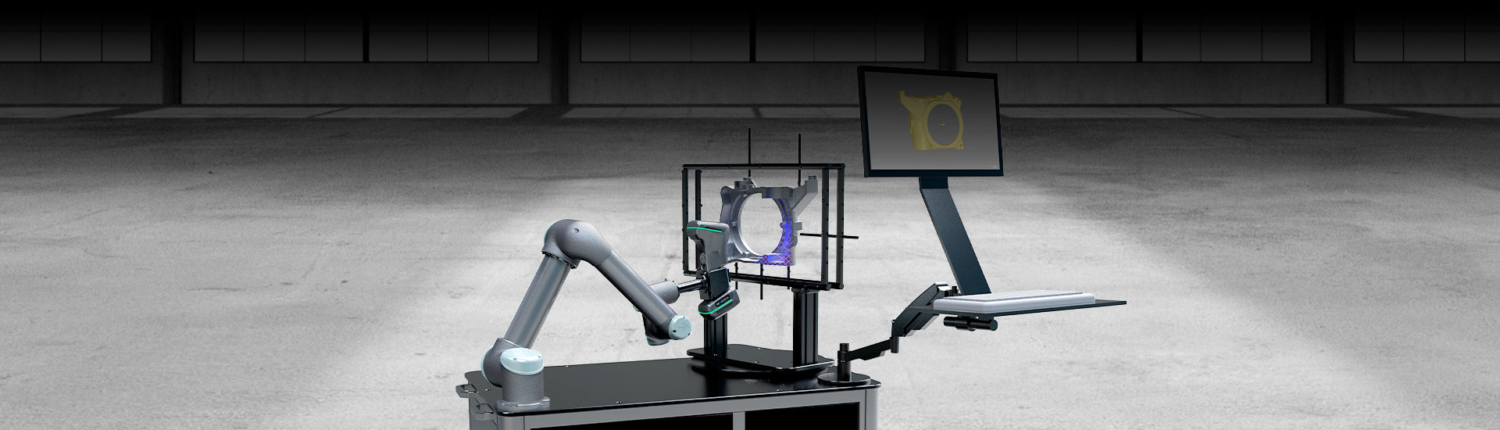

La serie AutoScan-K, un sistema di ispezione 3D automatico, può realizzare ispezioni senza contatto e non distruttive utilizzando la tecnologia di visione artificiale. Pur garantendo una precisione estremamente elevata, può eseguire efficacemente scansioni e ispezioni batch online. Dotato di un funzionamento costante 24 ore su 24, il sistema AutoScan-K 3D aiuta le aziende a ridurre i costi di produzione, accelerare il time-to-market dei prodotti e aumentare il ritorno sull’investimento.

Dotato di molteplici modalità di lavoro, il sistema AutoScan-K 3D può adattarsi alla misura in vari scenari industriali. Nel frattempo, basato su algoritmi di visione artificiale all’avanguardia, può controllare con precisione i movimenti del robot, realizzando così un’ispezione batch efficiente e automatica.

1 2 3

Ispezione automatica dell’intero processo

Senza il coinvolgimento umano, AutoScan-K può eseguire automaticamente la scansione 3D in batch e l’ispezione per il confronto dei dati e generare rapporti di ispezione, dopo che i percorsi di scansione e il processo di misurazione sono stati impostati per prodotti diversi.

Sistema AutoScan-K 3D 3

Operazione personalizzata

Sono disponibili più modalità di misurazione a seconda delle caratteristiche dei diversi pezzi. Per soddisfare i diversi requisiti di ispezione, i pezzi possono essere bloccati da più angolazioni per impostare percorsi di ispezione.

Sistema AutoScan-K 3D 4

CND sicuro e affidabile

Basato sulla tecnologia di misurazione ottica automatizzata, AutoScan-K realizza veramente test intelligenti senza contatto e non distruttivi, che sono sicuri, affidabili e applicabili in diversi ambienti di officina. Le sue tavole rotanti intelligenti industriali rendono possibile un’ispezione efficiente e senza angoli ciechi.

Sistema AutoScan-K 3D 5

Misurazione precisa ed efficace

AutoScan-K può ispezionare pezzi di diverse dimensioni, pesi e pezzi realizzati con materiali diversi. Può generare fino a 45 linee laser per la scansione di dati ad alta densità, con una velocità fino a 1.650.000 al secondo. Consente un’ispezione 3D precisa in ambienti industriali difficili con risoluzione fino a 0,010 mm e precisione del volume fino a 0,030 mm/m.

Sviluppo secondario

Lo sviluppo secondario consente agli operatori di controllare il sistema chiamando l’interfaccia SDK.

AutoScan-K

Sistema 3D

Modello	AutoScan-KM II	AutoScan-KM	AutoScan-K20
Modalità di scansione ultrarapida	13 croci laser blu	11 croci laser blu	7 croci laser rosse
Modalità di scansione iperfine	7 linee laser parallele blu	7 linee laser parallele blu	5 linee laser parallele blu
Scansione di grandi aree	11 linee laser a infrarossi parallele	11 linee laser a infrarossi parallele	–
Scansione fori profondi	1 linea laser blu extra	1 linea laser blu extra	1 linea laser rossa extra
Linee laser in totale	45	41	20
Precisione	Fino a 0,020 mm	Fino a 0,020 mm	Fino a 0,020 mm
Velocità di scansione	Fino a 1.650.000 misurazioni/s	Fino a 1.350.000 misurazioni/s	Fino a 650.000 misurazioni/s
Area di scansione	Fino a 1440 mm × 860 mm	Fino a 1440 mm × 860 mm	Fino a 550 mm × 600 mm
Sistema di fotogrammetria	Configurazione standard integrata	Configurazione standard integrata	Configurazione standard integrata
Sistema di fotogrammetria (Area di Scansione)	3760 mm × 3150 mm	3760 mm × 3150 mm	2500 mm × 3000 mm
Sistema di fotogrammetria (Profondità di campo )	2500 mm	2500 mm	2500 mm
Classe laser	CLASSE Ⅱ (sicura per gli occhi)	CLASSE Ⅱ (sicura per gli occhi)	CLASSE Ⅱ (sicura per gli occhi)
Risoluzione	0.010 mm	0.010 mm	0.010 mm
Precisione volumetrica (da solo)	0.015 mm + 0.030 mm/m	0.015 mm + 0.030 mm/m	0.015 mm + 0.035 mm/m
Precisione volumetrica (con barra di riferimento da 1 m)	0.015 mm + 0.020 mm/m	0.015 mm + 0.020 mm/m	0.015 mm + 0.020 mm/m
Precisione volumetrica (con MSCAN-L15)	0.015 mm + 0.015 mm/m	0.015 mm + 0.015 mm/m	0.015 mm + 0.015 mm/m
Profondità di campo	925 mm	925 mm	450 mm
Formati di output	.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc o personalizzati	.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc o personalizzati	.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc o personalizzati
Intervallo di temperatura di esercizio	-10 – 40 ℃	-10 – 40 ℃	-10 – 40 ℃
Modalità interfaccia	USB 3.0	USB 3.0	USB 3.0
Brevetti	CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4	CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4	CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4
