TRACKSCAN-P22
Sistema 3D
Sistema 3D
Sistema 3D
Il sistema TrackScan 3D offre una soluzione di digitalizzazione 3D ad alta precisione senza marker.
In combinazione con la tecnologia di scansione laser 3D (risoluzione 0,020 mm) e la funzione di ispezione flessibile (0,030 mm di ripetibilità a punto singolo), offre una raccolta dati rapida e accurata delle dimensioni complessive e delle caratteristiche chiave.
Il sistema TrackScan 3D soddisfa le esigenze di sviluppo del prodotto, controllo qualità, reverse engineering, ecc. Può funzionare con Robot-Arm per fornire la soluzione di misurazione 3D automatica per i produttori.
La tecnologia di tracciamento ottico consente una soluzione di scansione 3D ad alta precisione senza marcatori, offrendo un sistema 3D facile da usare, efficace in termini di tempo e risparmio di manodopera.

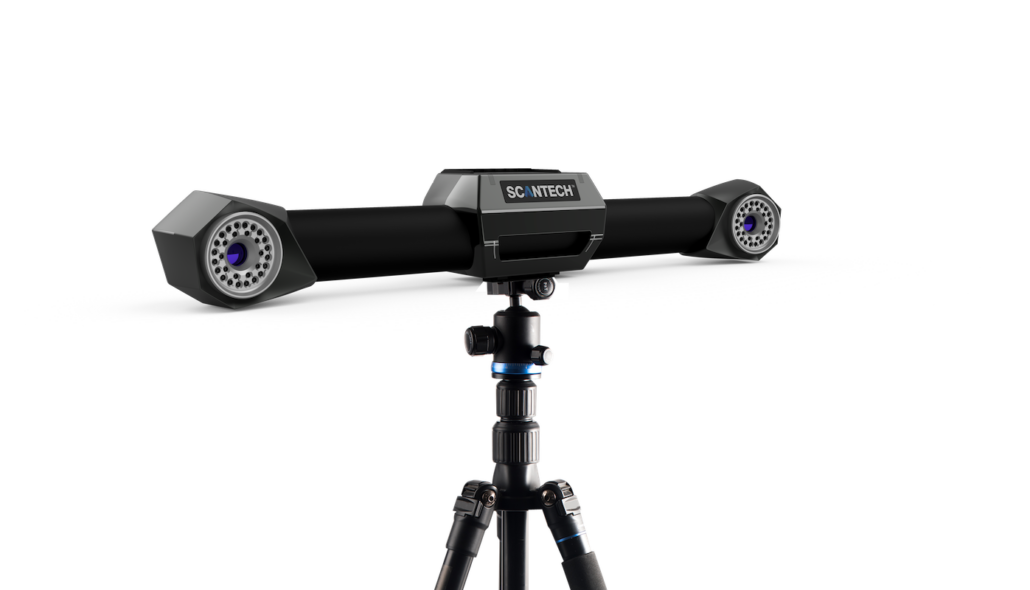

CMM portatile
Per requisiti speciali, come l’ispezione di fori, bordi e cilindri, l’utilizzo della sonda a T portatile CMM consente misurazioni ad alta precisione e 0,030 mm di ripetibilità a punto singolo.

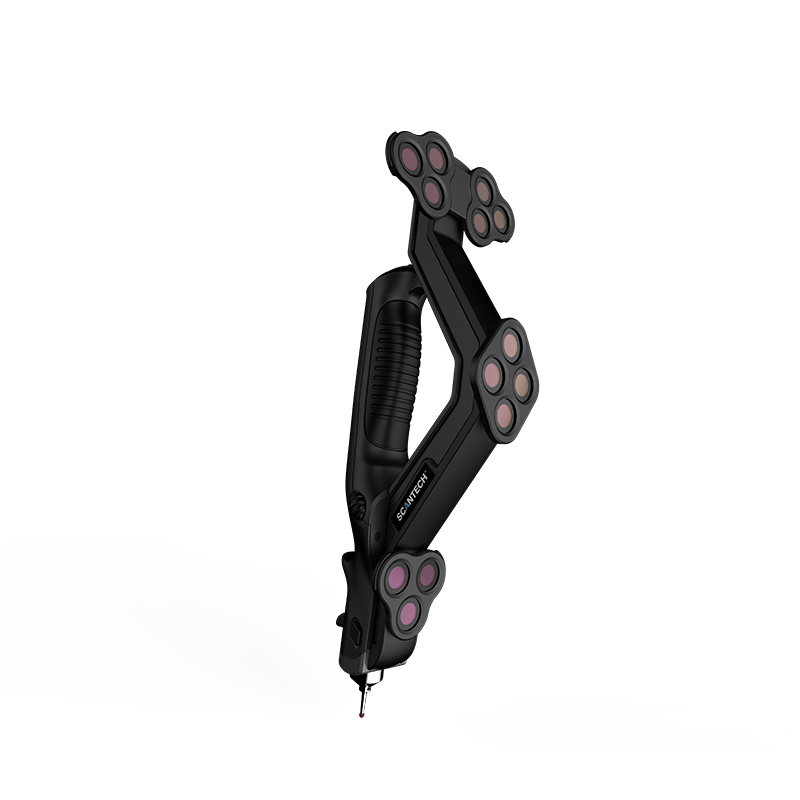

Due sorgenti laser in uno scanner
La modalità di scansione laser rossa offre un’elevata flessibilità ed efficienza, mentre la modalità laser blu cattura facilmente dettagli estremi con una risoluzione di 0,020 mm.
Posizionamento composito

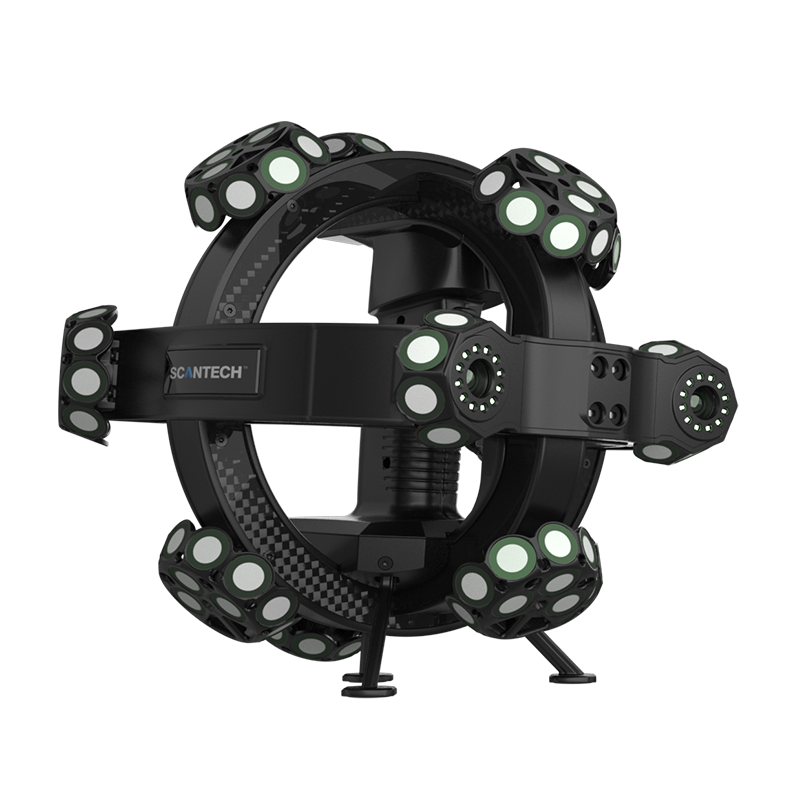

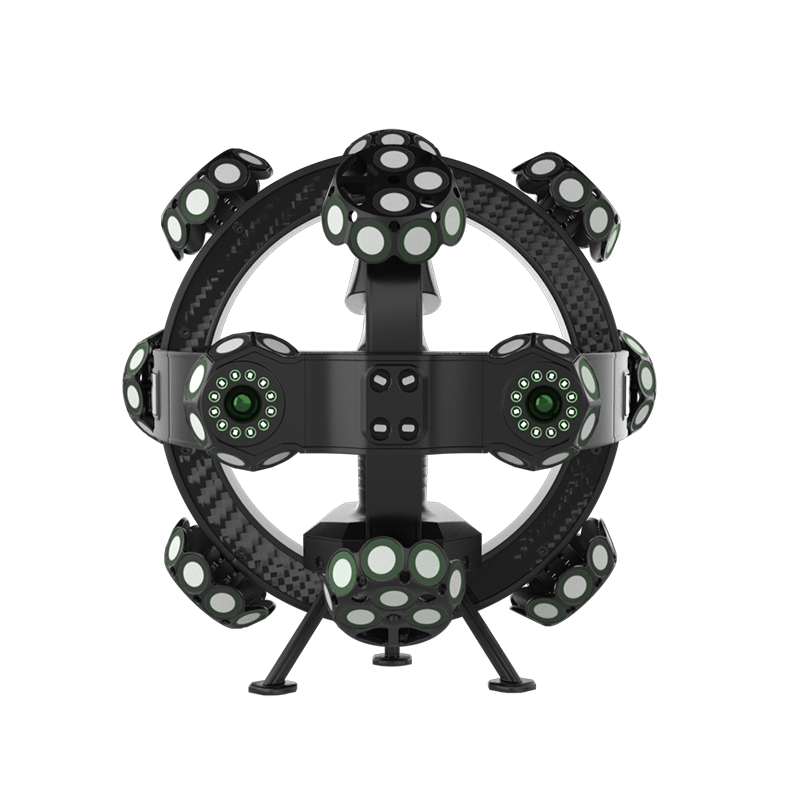

Il sistema TrackScan 3D supporta il monitoraggio della telecamera e le modalità di monitoraggio dei marker. Nell’area cieca di E-Track, lo scanner è in grado di riconoscere i marker per continuare a lavorare in spazi ristretti, come il cockpit e il cruscotto interno dell’auto.
Sistema 3D
Modello | TRACKSCAN-P22 |
---|---|
Modalità di scansione standard R | Sorgente laser 7 croci laser rosse (+ 1 linea laser rossa extra) |
Modalità di scansione iperfine B | 7 linee laser parallele blu |
Precisione | 0,030 mm |
Scansione fori profondi | Supportata |
Velocità di misurazione | 480.000 misurazioni/s |
Risoluzione modalità R | 0.050 mm |
Risoluzione modalità B | 0.020 mm |
Precisione volumetrica (senza dispositivo aggiuntivo) 9,1 m³ | 0,064 mm |
Precisione volumetrica (senza dispositivo aggiuntivo) 16,6 m³ | 0,078 mm |
Precisione volumetrica (con MSCAN) | 0.044 mm + 0.025 mm/m |
Ripetibilità a punto singolo (T-Probe) | 0,030 mm |
Classe laser | CLASSⅡ (sicura per gli occhi) |
Intervallo di dimensioni della parte (consigliato) | 200 ~ 6000 mm |
Distanza di sicurezza | 300 mm |
Profondità di campo modalità R | 260 mm |
Profondità di campo modalità B | 180 mm |
Area di scansione | Fino a 275 x 250 mm |
Formati di output | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc o personalizzati |
Intervallo di temperatura di esercizio | -10 ~ 40°C |
Brevetti | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1 |
