AXE-B17
Scanner 3D
Scanner 3D
Scanner 3D

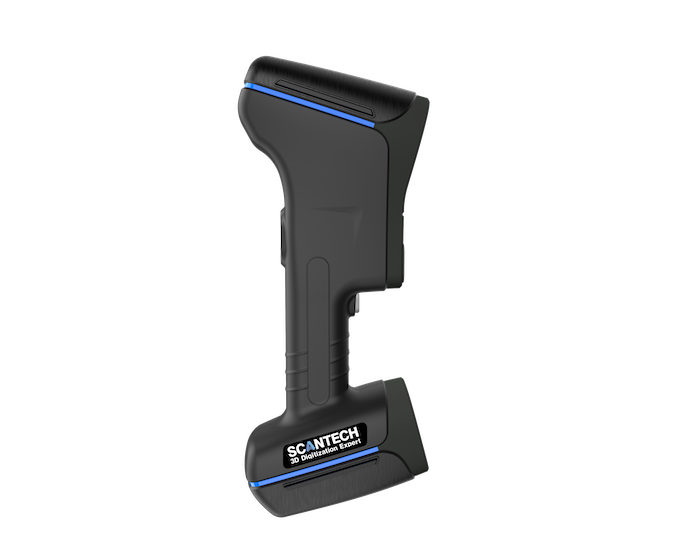

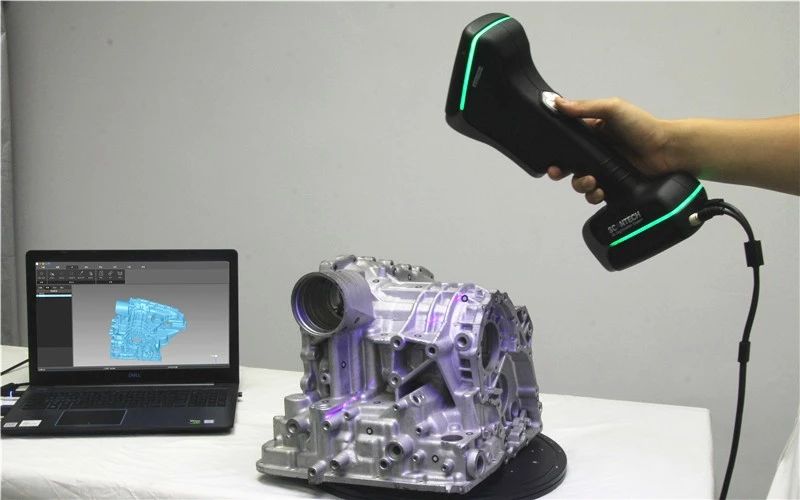

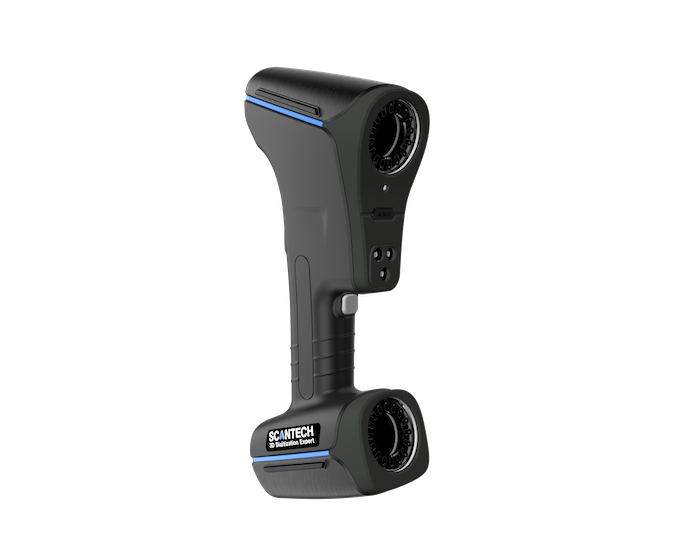

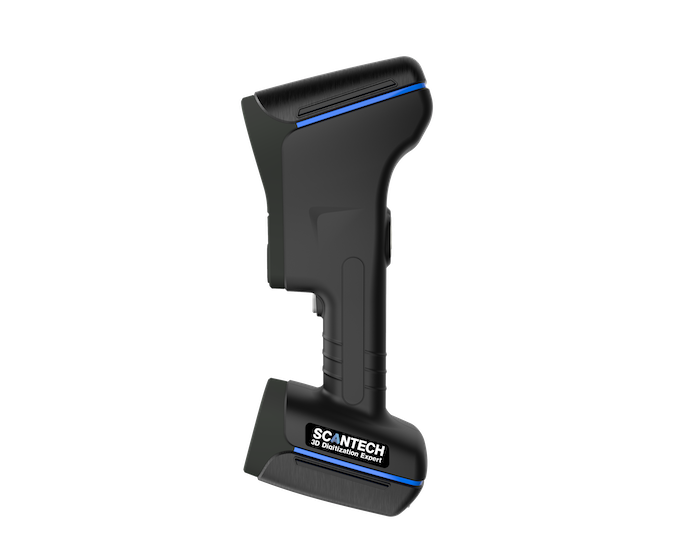

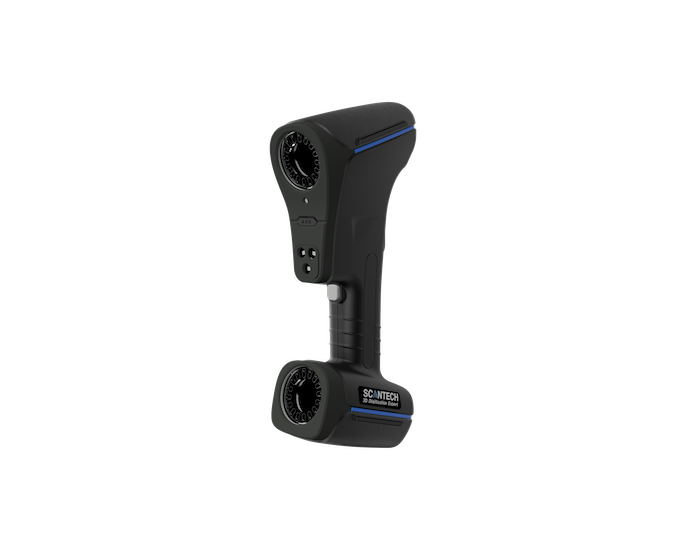

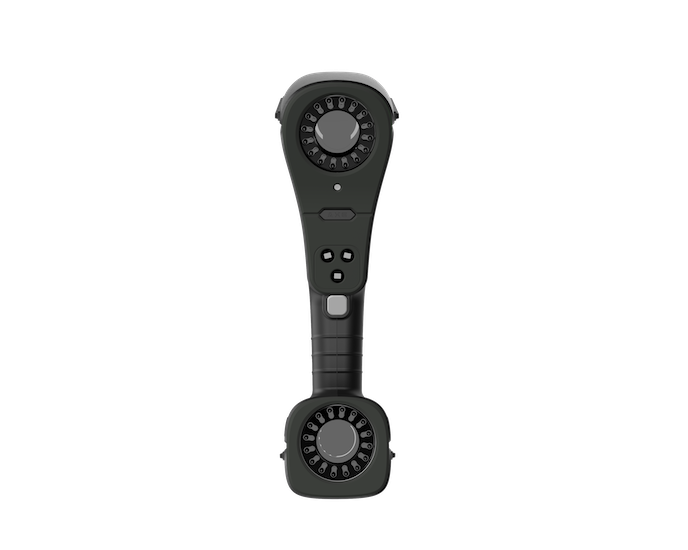

Lo scanner 3D AXE-B17 utilizza la tecnologia di misurazione ottica con una velocità di scansione di 2.000.000 misurazioni/s, catturando rapidamente i dati 3D dell’oggetto e ottenendo deviazioni precise sulla superficie geometrica.
Con il sistema di fotogrammetria integrato dell’iniziativa globale, AXE-B17 fornisce un’area di scansione ultra-ampia e un’accuratezza di misurazione di livello metrologico. Eliminando limitazioni come dimensioni, forma, materiale e complessità dell’oggetto, AXE-B17 può scegliere liberamente modalità di lavoro di scansione efficiente ad alta velocità e scansione accurata di fori profondi. Raggiunge l’ispezione 3D di altissima precisione di progetti di medie e grandi dimensioni senza l’ausilio di dispositivi aggiuntivi.

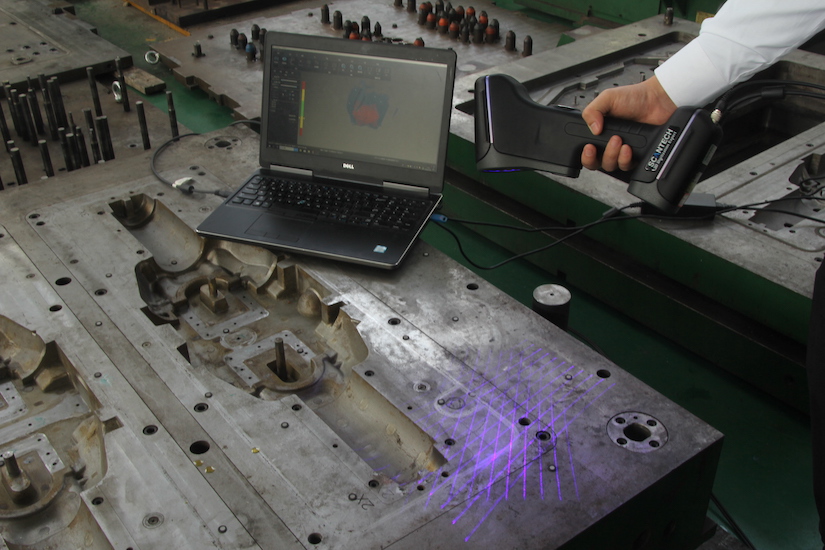

17 linee laser blu incrociate consentono una risposta estremamente rapida e precisa con 2.000.000 di misurazioni/s, offrendo una straordinaria efficienza di lavoro.

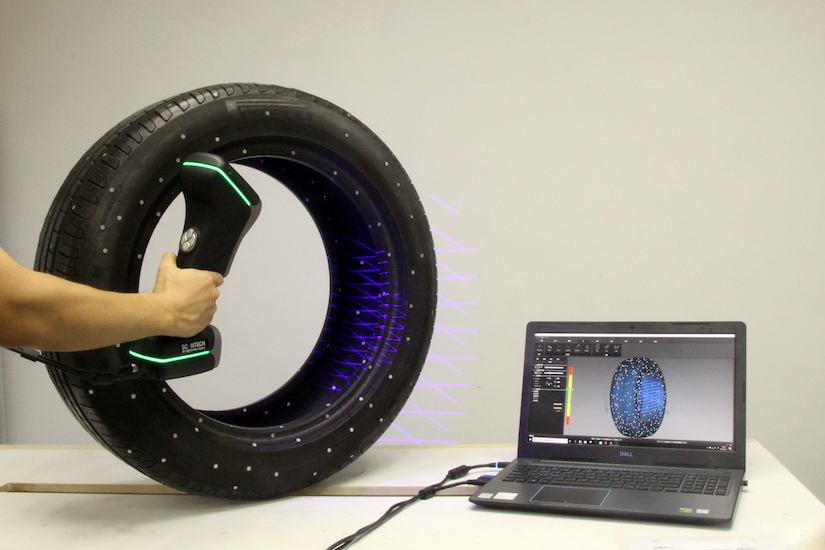

Le modalità di lavoro sono in grado di cambiare liberamente in base alle esigenze di scansione: scansione efficiente a velocità senza rivali; scansione accurata di fori profondi, che si occupa di posizioni complesse come fori profondi e angoli morti.
Brevetto senza precedenti
Il sistema di fotogrammetria integrato dell’iniziativa globale è concepito per misurare oggetti di dimensioni medio-grandi, con una precisione volumetrica di 0,030 mm/m.
Visione ultra ampia
L’area di scansione ultra ampia di 860 mm × 600 mm consente un’esperienza di scansione 3D ottimale e più fluida.

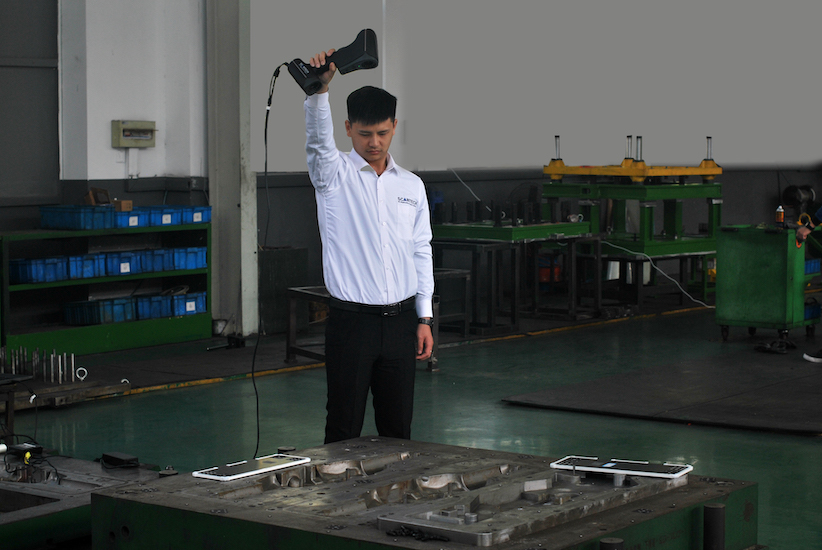

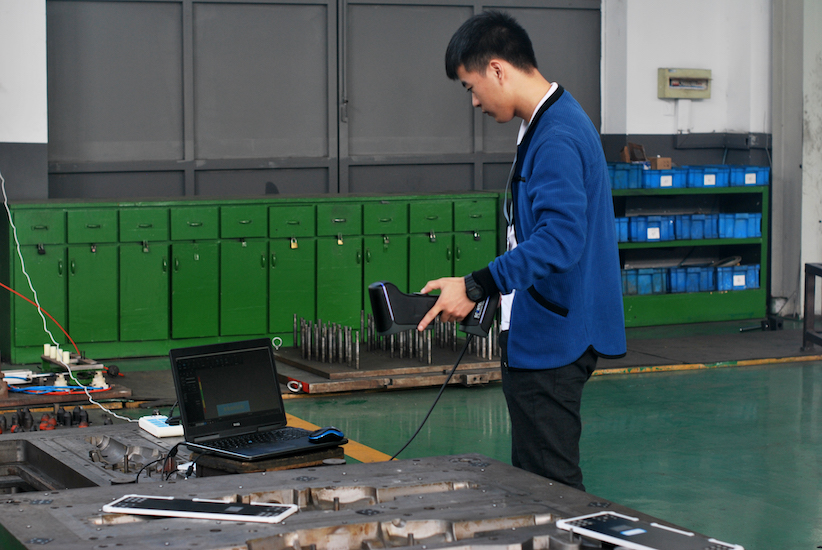

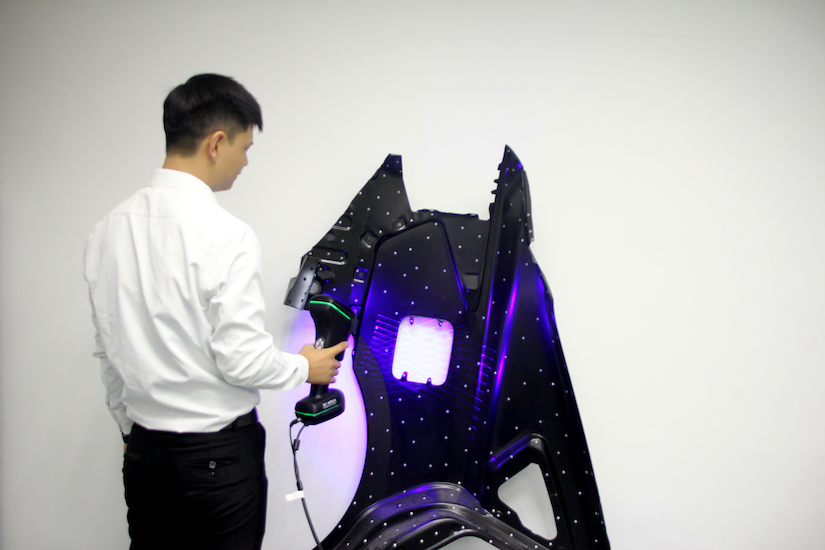

Opera da solo per eseguire ispezioni 3D precise a 360° in tempo reale per pezzi di medie e grandi dimensioni.
Scanner 3D
Modello | AXE-B17 |
---|---|
Sorgente laser | 17 croci laser blu (+1 linea laser bule extra) |
Scansione di fori profondi | Supportata |
Precisione | Fino a 0,020 mm |
Velocità di misurazione | Fino a 2.000.000 di misurazioni/s |
Area di scansione | Fino a 860 mm × 600 mm |
Area di scansione (fotogrammetria) | Configurazione standard integrata |
Area di scansione (fotogrammetria) | Area di scansione: 3760 mm × 3150 mm |
Area di scansione (fotogrammetria) | Profondità di campo: 2500 mm |
Classe laser | CLASSE Ⅱ (sicura per gli occhi) |
Risoluzione | 0,025 mm |
Precisione volumetrica (da solo) | 0.020mm + 0.030 mm/m |
Precisione volumetrica (con barra di riferimento da 1 m) | 0.020mm + 0.020 mm/m |
Precisione volumetrica (con MSCAN-L15) | 0.020mm + 0.015 mm/m |
Distanza di sicurezza | 300 mm |
Profondità di campo | 500 mm |
Formati di output | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc o personalizzati |
Intervallo di temperatura di esercizio | -10°C ~ 40°C |
Modalità interfaccia | USB 3.0 |
Brevetti | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN206905709U, CN107202554B, US20200225030A1, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4 |
